中型貨架
1、簡述
中型貨架,屬于倉儲貨架的一種,擱板貨架類型。是按貨架的承載量來區分與命名的。按照這一劃分原則中型貨架介于輕型貨架和重型貨架之間,故名中型貨架。通常貨架承載150kg/-600kg層(貨架載荷絕大多數是以層為單位的承載量計算)。
2、主架與副架:

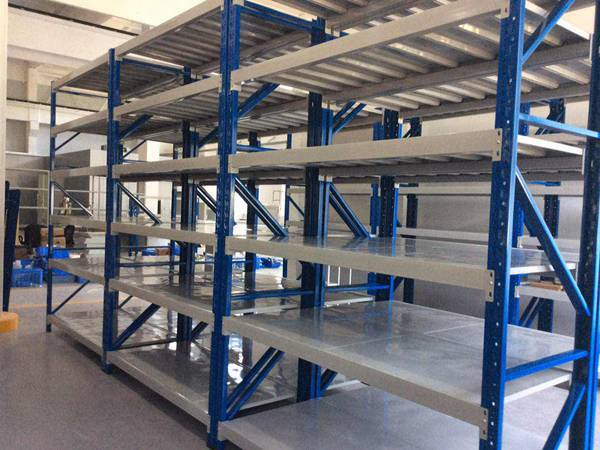

中型貨架是由立柱,橫梁,層板組裝而成的,獨立的一組有兩片立柱,這樣的貨架叫做主架。如果把幾組組裝成為一列,那么除了第一組需要兩片立柱外,其他的可以和它前面的一組共用一片立柱,這樣的貨架叫做副架。
如果是要經常移動的貨架,推薦全部使用主架。主副架連接的貨架一定要跟著主架移動。
主架:兩片立柱(一片立柱:兩個立柱加幾根橫拉斜拉。)
橫梁(一層要有兩根橫梁。)
層板(層板是放在兩根橫梁上面。)
副架:一片立柱(一片立柱:兩個立柱加幾根橫拉斜拉。)
橫梁(一層要有兩根橫梁。)
層板(層板是放在兩根橫梁上面。)
不同類型貨架采用不同的孔型,以便橫梁的掛接。現今市場常用的孔型有,梯形孔,蝴蝶孔,菱形孔,豆芽孔,八字孔等孔型。具體采用何種孔型并沒有規定執行標準,大部分是各個廠家根據自己生產工藝采取相應孔型。
對于中型貨架,市面上較多采用的是梯形孔和蝴蝶孔。梯形孔沖壓方便,便于客戶進行二次擴充;蝴蝶孔美觀大方,牢固易安裝。南方也有廠家采用自己獨有的孔型,這樣客戶再進行貨架改造則必須依靠其廠家。
3、使用介紹
單元貨架每層載重100­—500KG之間,總承載一般不大于2500KG。單元貨架跨度通常不
大于2.6m,深度不大于1m,高度一般在3m以內。如果單元貨架跨度在2m以內,層載
500KG以內,通常選無梁式中型擱板式貨架較為適宜;如果單元貨架跨度在2m以上,則一
般只能選有梁式中型擱板式貨架。無梁式中型貨架與有梁式中型貨架相比,層間距可調余地
更大,更穩固、美觀,與環境的協調性更好,更適于一些潔凈度要求高的倉庫;有梁式中型
擱板式貨架則工業化特點強一些,較適用于存放金屬結構產品。中型擱板式貨架應用廣泛,
適用于各行各業。
本產品結構結合方便,占場地少,便于放置物件,外形美觀,任意組合,安裝拆卸方便,用
途廣泛。鋼層板可以以50mm為單位上下任意調節,滿足多種使用要求。其表面采用靜電
粉末噴涂處理,防腐防銹,堅固耐用,經濟方便。適合大、中、小型企業,能更好的利用空
間。適用服裝,電子,等工業倉庫。尺寸可隨意非標定做。
4、中型貨架特點
1、全組裝式結構,隨意組合,安裝、拆卸方便靈活。
2、立柱為裝配式結構,橫梁與立柱之間采用鋼扣卡插連接,并設以安全匙鎖定,防止脫落。
3、貨架材料截面優化,多種管材選擇,提高承截力。
4、立柱設有每60mm調節孔距,可根據貨物高低任意調節。
5、相鄰背靠方向立柱之間可采用隔撐加強連接,立柱底部與地面可配合地釘使用,提高安全及可靠性。
6、適合一般人手或堆高機放貨,并儲存量大的企業使用。
5、中A型貨架
無螺栓設計,安裝方便,結構可靠。使用鋼層板,立柱,橫梁,整個貨架不采用螺栓連接,安裝拆卸方便。采用主,副連接形式,穩定性強。
中A型貨架特點:
易于安裝,采用螺栓連接,用主、副連接形式,具備極強的穩定性。
中型貨架頂部、底部、框架連接桿件、列柱托盤、芯片和插件全面用別針固定,操作方便。
承載強度的相對長度下的最大負荷300kg/層。層板可以按50mm間距自由上下調整。
貨架表面除銹,噴塑處理。
表面顏色可根據客戶的選擇,貨架整體美觀大方堅固耐用。
A柱的有關規范是:55×5.5×1.5 mm特殊機架列的配置文件。
采用優質鋼軋機機自動沖孔開平,根據顧客指定的高度切斷。
列托盤連接桿件采用優質冷板折彎沖壓而成。
板層采用優質冷板((SPCC)),分條,開平彎曲成形和焊接加固。
無螺栓連接,組裝和拆卸簡單,外形美觀,并且可以組裝多層架。
6、中B型貨架
采用冷卻板Q235鋼((SPCC))和制造高品質的。使用梁和柱的與插接件和把梁的框架形式。適用以人為接貨。B型中型貨架用于各個行業,成本低,安全性,可靠性,裝配和拆卸非常簡單。可單獨使用,也可以主副架組合使用。
中B型貨架特點:
中型貨架B型用于各個行業,成本低、安全可靠,裝配和拆卸很簡單,可采用主、副架配合組裝也可單獨使用。
中型擱板式B柱和斜撐由螺栓連接,列柱與p型鋼無聲束插頭和插座組成貨架框架和安全別針固定,結構簡單可靠。
貨架的每一層可以調整50步的距離。
中B型貨架通常情況下高不超過3米,并根據建設的多層架的貨架上。
中B型貨架立柱的規格有:55 * 2.0 mm特殊貨架47桅桿配置文件。
采用優質鋼軋機機自動沖孔,根據顧客指定的高度和切斷。
梁采用冷軋P型,規格:保持50×30×40,64,80(50三種規格。
